CAD Exchanger 3.10.0

ТЕМАТИКА ПРОДУКЦИИ

Новая версия программного обеспечения CAD Exchanger

НАИМЕНОВАНИЕ

CAD Exchanger 3.10.0

ПРОИЗВОДИТЕЛЬ

CAD Exchanger

ПОСТАВЩИК

 ИСТОЧНИК (URL)

https://cadexchanger.com/blog/3d-xml-and-solid-edge-broader-versions-coverage-for-catia-jt-parasolid-and-solidworks-mesh-colors-in-cad-exchanger-gui-3-10/

НАЗНАЧЕНИЕ

Пакет программ для разработчиков инженерных приложений и пользователей 3D САПР программ



ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА

Ключевые нововведения CAD Exchanger 3.10.0:

  • Импорт формата 3D XML
  • Импорт формата Solid Edge
  • Импорт цветов сетки в SOLIDWORKS
  • Поддержка бóльшего количества версий CATIA, JT, Parasolid, SOLIDWORKS
  • Универсальный API для чтения и записи CAD файлов
  • IL2CPP и асинхронная загрузка моделей в Unity плагине



Импорт формата 3D XML

3D XML — это проприетарный 3D формат 3D, разработанный компанией Dassault Systemes. 3D XML файлы обычно создаются посредством экспорта из приложения 3DEXPERIENCE Dassault Systemes (также известного как CATIA V6). Начиная с версии 3.10, CAD Exchanger может читать файлы 3D XML 4.0-4.3, включая продуктовую структуру, сеточную геометрию, имена и цвета.

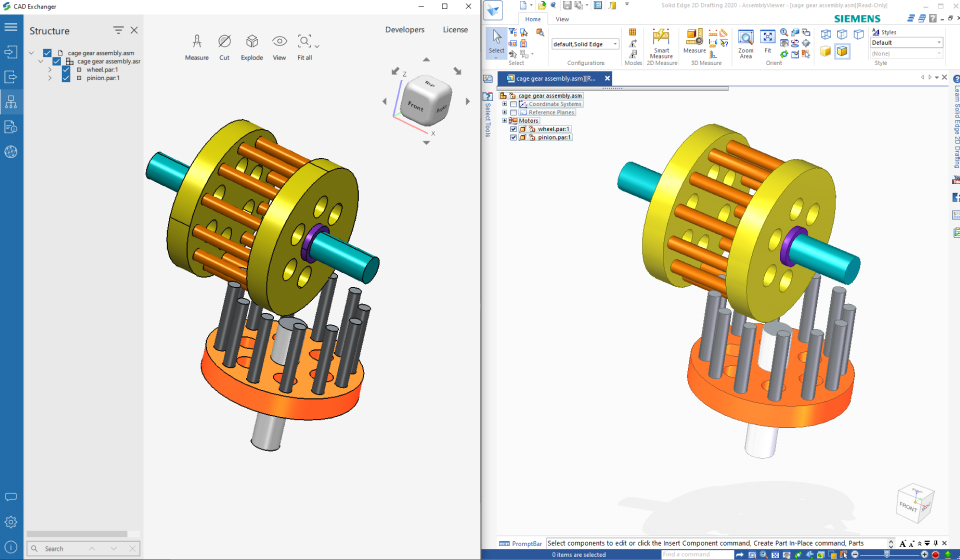

Импорт формата Solid Edge

В CAD Exchanger добавлена поддержка файлов Solid Edge версий 17 — 2021, включая расширения для деталей (* .par), сборок (* .asm) и листового металла  (* .psm). Конвертер позволяет импортировать B-Rep представления, цвета и продуктовую структуру. Поддержка полигонального представления и чтение текстур будут добавлены в следующих версиях CAD Exchanger.

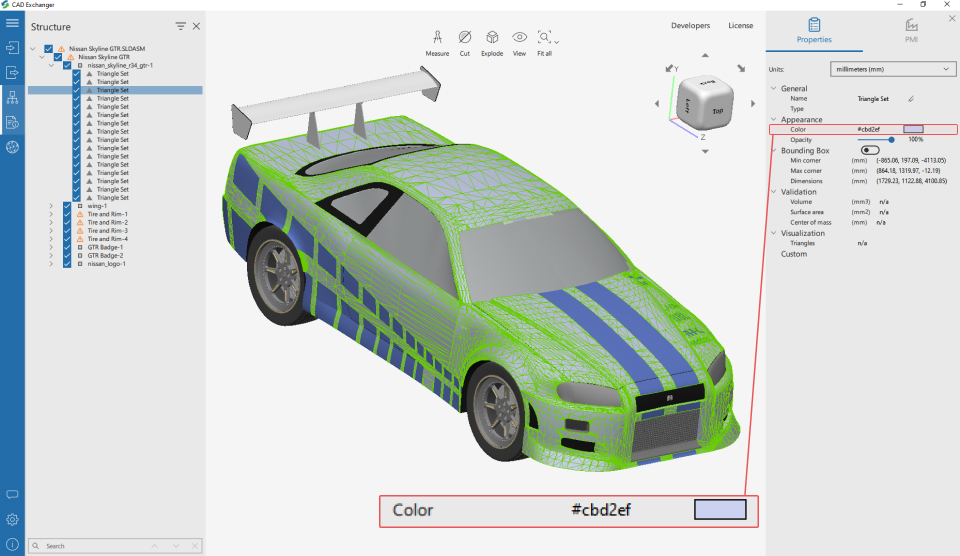

Импорт цветов сетки в SOLIDWORKS

В июле 2020 года был выпущен CAD Exchanger 3.8.1 с новой функцией импорта сеток SOLIDWORKS. В версии 3.10 поддержка цветов сетки включена для всего диапазона последних версий программы. Чтение цветов сетки повышает удобство использования в случаях, когда автономные сборки SOLIDWORKS (*.sldasm) с отсутствующими компонентами преобразуются в сеточные форматы.



Поддержка бóльшего количества версий CATIA, JT, Parasolid, SOLIDWORKS

Для обеспечения лучшей совместимости в CAD Exchanger добавлена поддержка бóльшего количества версий форматов: импорт CATIA V5-6, V5R18 и V5R19, Parasolid 33.0 и 33.1 (также влияет на форматы JT, NX и SOLIDWORKS), JT 10.5 и SOLIDWORKS 2021.



Обновления для разработчиков инженерных приложений (CAD Exchanger SDK)

Универсальный API для чтения и записи CAD файлов

До сих пор в CAD Exchanger SDK существовал только один способ работы с CAD файлами: с помощью классов чтения и записи, специфичных для конкретного формата, например JT_Reader или ACIS_Writer. CAD Exchanger 3.10 представляет новые классы ModelData_ModelReader и ModelData_ModelWriter, которые можно использовать как единые точки входа для всех форматов, поддерживаемых CAD Exchanger. Универсальный инструмент чтения и записи автоматически определяет формат файла и затем выполняет импорт или экспорт.



IL2CPP и асинхронная загрузка моделей в Unity плагине

CAD Exchanger 3.10 включает два изменения в Unity плагине: поддержку бэкэнда сценариев IL2CPP (Intermediate Language To C ++) и поддержку асинхронной загрузки модели.

  • Алгоритм IL2CPP сначала запускает преобразование кода в C ++ и только потом создание собственного двоичного файла. Такой подход повышает производительность по сравнению с генерацией проекта в Mono.
  • Асинхронная загрузка моделей выполняется в фоновом режиме, освобождая основной поток Unity. Так, после обновления до 3.10 Unity плагин позволяет визуализировать индикатор выполнения импорта.



ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

  • Инструменты для разработчиков: Software Development Kit (SDK), Command Line Interface (CLI), Web-Toolkit, и Cloud API
  • Инструменты для конечных пользователей: CAD Exchanger GUI и CAD Exchanger Cloud — десктопное и облачное приложение для просмотра и конвертации САПР форматов
  • Примеры интеграции CAD Exchanger в приложения клиентов

https://cadexchanger.com/about/
